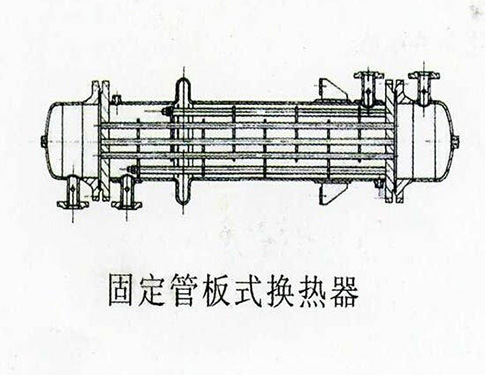

固定管板式換熱器
固定管板式換熱器由管箱、殼體、管板、管子等零部件組成,其結構較緊湊,排管較多,在相同直徑下面積較大,制造較簡單。
固定管板式換熱器的結構特點是在殼體中設置有管束,管束兩端用焊接或脹接的方法將管子固定在管板上,兩端管板直接和殼體焊接在一起,殼程的進出口管直接焊在殼體上,管板外圓周和封頭法蘭用螺栓緊固,管程的進出口管直接和封頭焊在一起,管束內根據換熱管的長度設置了若干塊折流板。這種換熱器管程可以用隔板分成任何程數。
固定管板式換熱器結構簡單,制造成本低,管程清洗方便,管程可以分成多程,殼程也可以分成雙程,規格范圍廣,故在工程上廣泛應用。殼程清洗困難,對于較臟或有腐蝕性的介質不宜采用。當膨脹之差較大時,可在殼體上設置膨脹節,以減少因管、殼程溫差而產生的熱應力。
固定管板式換熱器的特點是:
1、旁路滲流較??;
2、鍛件使用較少,造價低;
3、無內漏;
4、傳熱面積比浮頭式換熱器大20%~30%。
固定管板式換熱器的機械設計除了最關鍵的換熱板片以外,還有兩塊墻板,我們稱為框架板和壓力板,框架板為外側不可活動的墻板,壓力板為換熱板片另一側的可用拉桿螺栓調整位置的墻板;數根拉桿螺栓,用來加緊框架板和壓力板;立柱;上下導桿,連接在框架板和立柱之間,用來支撐并給壓力板和換熱半片導向;框架板和立柱上可安裝底腳底腳,用于固定機器。除此以外,還可以有法蘭,過濾器,溫度計和壓力計等一系列附件。
